我司聚焦于新能源預充電阻、水冷電阻、測試負載等領域,利用電阻的熱設計,進行大量的設計改型,開發各類新型材料,減少產品體積、重量,實現最大化的功率比及熱傳導效率。我司產品對比市場同類產品,已經在電阻的材料開發及介質材料的開發,走入了更高的層級。可以給客戶提供高耗能及高功率,且更優的體積比產品。具體產品類別詳見產品分類。
以下列舉部分產品,做同類型分析。下列為我司部分水冷及自冷耗能產品。

單面水冷Sc.SL.RM-2kW系列

雙面水冷Sc.SL.RM-3.5kW系列

雙面電極水冷Sc.SSL-RM-3.5kW系列

自冷模塊Sc.ZL-RM-3kW系列
產品特性
序號 | 產品名稱 | 型號 | 額定功率(KW) | 短時沖擊能量(kJ) | 阻值范圍(Ω) | 精度 | 溫升(K) | 尺寸(寬×深×高)(mm) | 耐電壓(kV) |

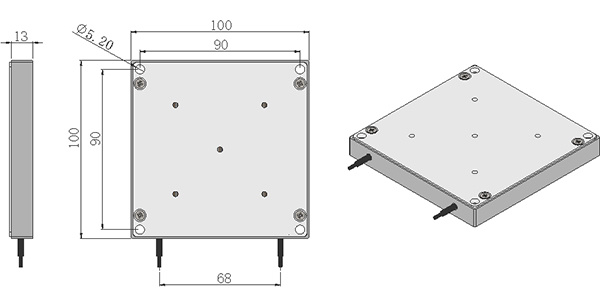

1 | 單面水冷電阻模塊 | Sc.SL.RM-2kW | 2 | 20 | 0-100 | ±5% | 100 | 100×100×12 | 0-10 |

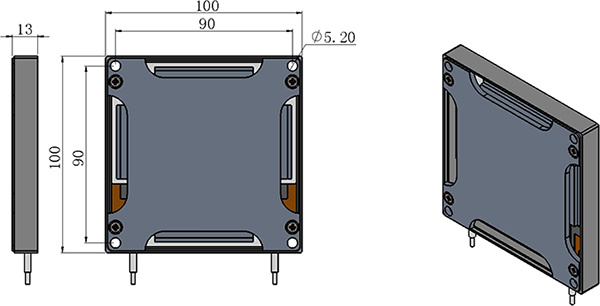

2 | 雙面水冷電阻模塊 | Sc.SL.RM-3.5kW | 3.5 | 35 | 0-100 | ±5% | 100 | 100×100×13 | 0-10 |
3 | 雙面銅極水冷電阻模塊 | Sc.SL-RM-3.5kW | 3.5 | 60 | 0-100 | ±5% | 130 | 100×100×26.5 | 0-10 |

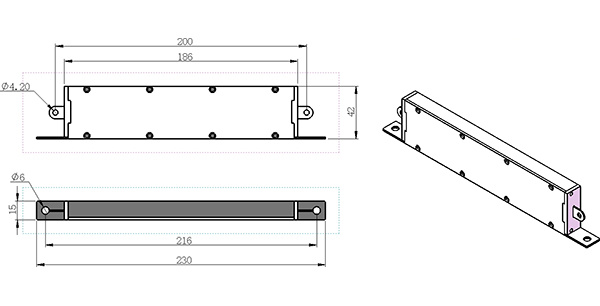

4 | 自冷電阻模塊 | Sc.ZL-RM-30KJ | 0.5 | 30 | 0-100 | ±5% | 100 | 230×42×15 | 0-7 |
1 | ![]() |
2 | ![]() |
3 | ![]() |
4 | ![]() |
四類電阻主要特點如下:
? 體積小,大功率;
? 該產品即可滿足長時功率,且因為采用金屬電阻核心,可耐受尖峰脈沖以及周期脈沖的工況,同時實現小體積及輕量化;
? 耐壓高,可按需定制;
? 電阻片的阻值可調節范圍廣:范圍0~100Ω;
? 熱態時阻值變化率小:電阻片采用合金箔材料,溫度系數低,熱態阻值變化率可不高于10%;
? 散熱性好:采用高散熱介質導熱,也可搭配水冷板或風冷環境可在極短時間內恢復常溫狀態;
? 耐腐蝕性強:電阻片采用合金箔材料,殼體可采用96%氧化鋁等靜壓成型,具有極強的耐腐蝕性;
? 模塊連接:可通過增加或減少電阻模塊來調整功率及短時耐受能量需求。
同類型產品對比
序號 | 產品類型 | 電阻圖片 | 最大功率 | 沖擊性 | 周期型 | 耐壓參數 | 使用性 | 重量 |

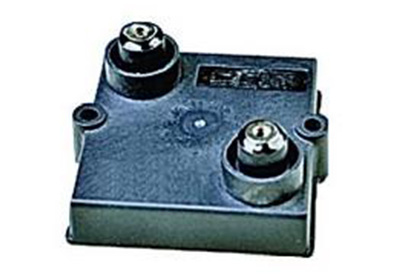

1 | 厚膜電阻 | ![]() |
600W | 無沖擊性,最高只能耐受1.5倍功率特性 | 具備 | 最大10kV | 通過接線端子連接 | <500g |

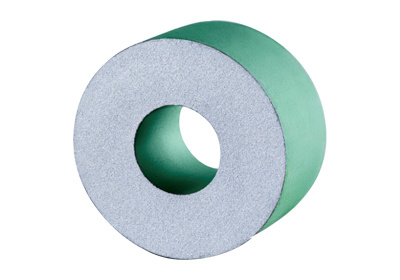

2 | 碳陶瓷電阻 | ![]() |
不具備功率參數 | 滿足多次沖擊,冷卻周期較長 | 不具備 | 本體無耐壓特性,需額外增加耐壓防護 | 自身帶電,需外接殼體絕緣后接線 | <1.2kg |
3 | 模塊電阻 | - | 3.5kW | 可反復沖擊,可耐受5倍能量沖擊,冷卻時間短 | 具備 | 10kV(可定制最高20KV) | 端子接線 | <600g |
綜上,我司模塊產品,具備大功率特性,且具備短時耐沖擊性,以及具備最優的體積下,實現高耐壓絕緣。且同時具備水冷散熱特性。
電阻模塊拓展
電阻模塊通過串并聯方式可拓展組成電阻箱,現舉例3款代表性說明如下:
1、便攜式水冷負載箱(RGSL-9kW-8.65R-J)

序號 | 項目 | 指標要求 |
1 | 尺寸 | ≤300mm×260mm×150mm(寬×深×高) |
2 | 重量 | 無水:≤15kg |
3 | 阻值精度 | 0.6±10%Ω |
4 | 額定功率 | 15kW |
5 | 絕緣耐壓 | AC2kV/1min |
6 | 冷卻方式 | 水冷基板散熱。普通淡水,進水水溫21-38℃ |
7 | 使用環境 | 參照使用環境要求表 |
8 | 阻燃等級 | UL94-V0 |
2、水冷負載箱(RGSL-19.44MJ-8R-J)

序號 | 項目 | 指標要求 |
1 | 最大尺寸 | ≤300mm×300mm×600mm(寬×深×高) |
2 | 重量 | 無水:≤35kg |
3 | 阻值精度 | 8±10%Ω |
4 | 初始電壓 | DC720V |
5 | 絕緣耐壓 | AC2kV/1min |
6 | 單次泄放總能量 | 19.44MJ-超級電容放電(75F) |
7 | 短時最高溫升 | ≤300K |
8 | 電流曲線 | - |
9 | 工況 | 每次吸收能量后,恢復至常溫再工作 |
10 | 冷卻方式 | 水冷基板散熱。普通淡水,供水最大流量15.8-16.7L/min,進水水溫21-38℃ |
11 | 使用環境 | 參照使用環境要求表 |
12 | 阻燃等級 | UL94-V0 |
13 | 其他要求 | 2組常閉125℃溫控器 |
3、水冷負載箱(RGSL-2.8MJ-0.375R-J)

序號 | 項目 | 指標要求 |
1 | 最大尺寸 | ≤900mm×450mm×670mm(寬×深×高) |
2 | 重量 | 無水:≤35kg |
3 | 絕緣電阻 | DC1kV,≥300MΩ |
4 | 最大電流 | 3600A |
5 | 絕緣耐壓 | AC5kV/1min |
6 | 單次泄放總能量 | 2.8MJ-(2-3s) |
7 | 短時最高溫升 | ≤150K |
8 | 電流曲線 | - |
9 | 工況 | 每次吸收能量后,恢復至常溫再工作 |
10 | 冷卻方式 | 水冷基板散熱。凈化海水,供水流量35L/min,進水水溫21-38℃ |
11 | 使用環境 | 參照使用環境要求表 |
12 | 阻燃等級 | UL94-V0 |
13 | 其他要求 | 2組常閉125℃溫控器 |
電阻箱特點:
? 電阻箱用于軍工船用制動電阻,冷卻采用水冷方式對電阻模塊散熱,冷卻介質為凈化海水;
? 電阻箱采用6系鋁、316不銹鋼、鈦合金等材質,有效防止海上惡劣鹽霧環境腐蝕;
? 獨特的系統設計,具有能量密度大,散熱效率高,運行溫升低等特點;
? 電阻箱符合GJB 150A-2009《軍用裝備實驗室環境實驗方法》、GJB 202A-1998《船艦用配電裝置和控制裝置統用規范》、GJB4000-2000《艦船用通用規范》等軍品標準要求。
綜合以上,我司在大功率電阻設計領域,在多種散熱條件及更多新材料的應用中,處于行業領先行列,可為客戶,量身定制各類適配產品。
