矩形吸收電阻
產品名稱:電阻模塊
產品規格:RZLM-3kW-5RJ
水冷模塊電阻(RZLM-3kW-5RJ)
所屬分類:
關鍵詞:風冷模塊、水冷模塊、吸收電阻、crowbar電阻、負載、接地電阻、預充電阻
引用和參考相關標準
序號 | 標準代號 | 標 準 名 稱 |
1 | GB 191-2008 | 包裝儲運圖示標志 |
2 | GB/T 5022-1998 | 電熱設備用云母板 |
3 | GB/T 5465.2-2008 | 電氣設備用圖形符號 第2部分:圖形符號 |
4 | GB/T 5729-2003 | 電子設備用固定電阻器 第一部分:總規范 |
5 | GB/T 7928-2003 | 地鐵車輛通用技術條件 |
6 | GB/T 14048.1-2000 | 低壓開關設備和控制設備 |
7 | GB/T 25118-2010 | 軌道交通 機車車輛電氣設備開啟式功率電阻器規則 |
8 | TB/T1333.1-2002 | 鐵路應用 機車車輛電氣設備第1部分: 一般使用條件和通用規則 |
9 | DIN 5510-2:2003 | 鐵道車輛的火災預防保護; 第二部分: 原材料和零部件的火災特點及副作用,分類,要求和測試方法 |
使用的環境要求
序號 | 環境要素 | 指標要求 |
1 | 工作溫度范圍 | -10℃~+85℃ |
2 | 海拔高度 | ≤1000m |
3 | 相對濕度 | ≤90% |
4 | 氣壓變化范圍 | 86Kpa~106Kpa |
參數
序號 | 項目 | 指標要求 |
1 | 阻值精度 | 5.0±5%Ω |
2 | 冷卻方式 | 自然冷卻 |
3 | 額定工況 | 10sON,30minOFF |

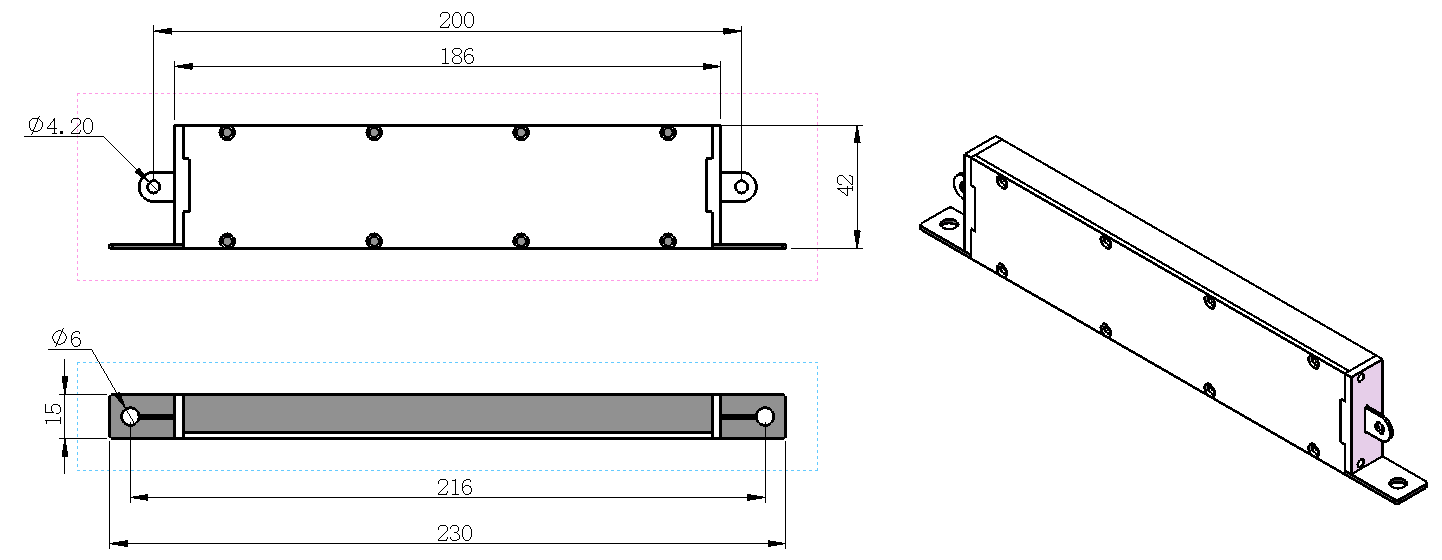

外形尺寸 圖1 電阻結構尺寸圖
外觀要求
- 產品表面無劃痕,顏色標號為本色;
- 標識內容完整、清晰;
零部件說明
序號 | 零部件 | 型號 | 數量 | 單位 | 備注 |
1 | 電阻單元 | 合金材料 | 1 | pcs | |
2 | 殼體 | 6063鋁 | 1 | pcs |
主要試驗項目、試驗方法及性能要求:
試驗項目 | 試驗要求 | 試驗方法 | 例行檢驗 | 型式試驗 |
外觀檢查 | 符合外觀要求 | 符合本規格書要求 | √ | √ |
功能檢查 | 符合尺寸要求 | 符合本規格書要求 | √ | √ |
電阻值測量 | 符合阻值精度要求 | 符合本規格書要求 | √ | √ |
絕緣電阻測量 | ≥10MΩ | 按照GB/T 5729-2003中的規定進行試驗 | √ | √ |
耐電壓試驗 | 無擊穿或飛弧 | 按照GB/T 5729-2003中的規定進行試驗,AC7kV/50Hz,1min | √ | √ |
溫升試驗 | 電阻正常工作,無斷路 | 額定工況下 | √ | √ |
包裝
采用紙箱包裝,并符合防水、防潮、防震的要求。
產品包裝符合GB 191-2008,在產品的包裝箱外表面應標志出以下項目:
- 產品名稱、型號、必要時還應該標志出廠序號;
- 產品凈重及毛重(kg或t);
- 收貨單位的名稱及地址;
- 制造廠名及地址;
- 標明“向上”、“防潮”、“小心輕放”等字樣;
- 包裝箱尺寸“長×寬×高”;
貯存
包裝后的產品在運輸中應避免碰撞、劇烈振動、雨雪淋襲、水浸等;中途轉運時不得存放在露天倉庫中;運輸后產品不能有任何損傷和性能下降。 產品在運輸過程中,產品防潮、防塵措施須貫徹執行,不得倒置和淋雨,不應有劇烈震動和撞擊。 產品應貯存在空氣流通、周圍介質溫度不高于+45℃、無淋雨或曝曬及無腐蝕性氣體的倉庫中。
版本更改記錄
版本 | 更改人 | 更改日期 | 更改內容 |
A | 2021-01-05 | 首次 | |
B | 2021-03-17 | 依據客戶需求,更改電阻結構 | |
